一、 物理性能的工程學優勢

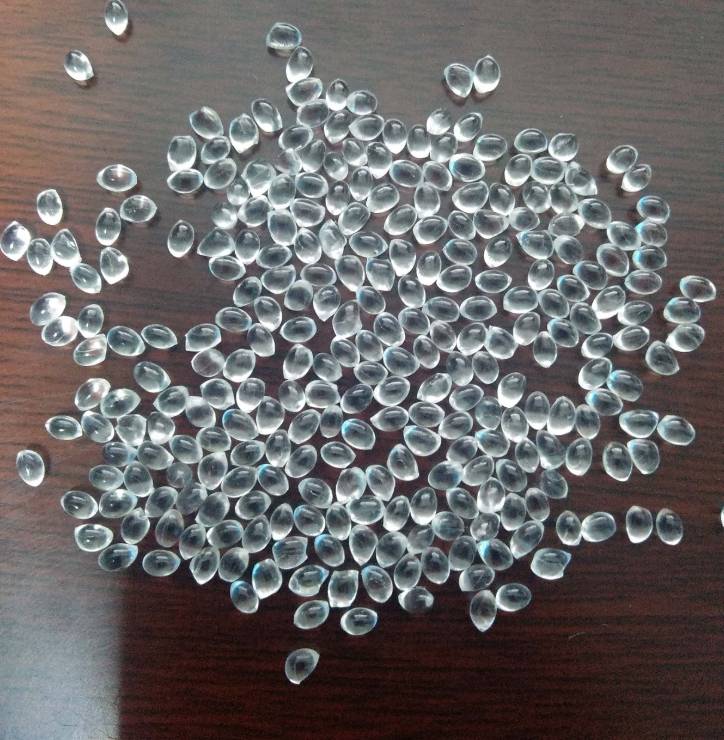

TPU（熱塑性聚氨酯）的分子結構中硬段與軟段的交替排列，使其兼具橡膠的彈性（斷裂伸長率可達600%-800%）和工程塑料的強度（抗張強度 20-50 MPa）。根據 ASTM D4060測試， TPU 的耐磨性比天然橡膠高8倍以上，適用于汽車油管、工業腳輪等高磨損場景。其耐低溫性能（ -40℃ 下仍保持柔韌性）通過 ASTM D746脆化溫度測試驗證，遠超PVC 材料。

二、 精密成型能力的技術支撐

TPU注塑的精度控制依賴溫度、壓力參數的協同優化：

料筒溫度：177-232℃（硬度越高，溫度需求越高）；

模具溫度：20-60℃（厚壁件需降溫至5℃以縮短周期）；

注射壓力：20-110 MPa（薄壁件需高壓快速填充）。
實驗數據顯示，通過模流分析軟件優化參數后，微米級公差制品的合格率可提升至 98%。

三、 成本效率的量化分析

TPU注塑的自動化產線可減少70%人工干預，原料利用率達95% 以上（傳統工藝約80% ）。行業案例表明，采用25%-30% 回收料摻混新料時，綜合成本下降 18%-25%，且機械性能損失不超過5% 。螺桿式注塑機（ L/D=16-20 ，壓縮比2.5-3.0）的設備改造成本回收期約為 12-18 個月。

四、 環保合規性的科學驗證

TPU符合RoHS、REACH 法規要求，生物基TPU 的碳足跡比石油基產品降低40% 。閉環回收系統可實現廢料 100%再造粒，減少30%-50% 的廢棄物處理成本。 ISO 14040 生命周期評估顯示，TPU注塑工藝的能耗比橡膠硫化工藝低 25% 。

五、 跨行業適配的實證研究

醫療領域：硬度50A-60D的TPU 通過ISO 10993 生物相容性認證，用于導管和密封件；

汽車領域：添加碳納米管的TPU復合材料（硬度73D ）抗沖擊強度提升40% ，用于防撞部件；

電子領域：透明TPU（透光率≥90% ）通過UL 94 V-0 阻燃測試，用于防水外殼。

六、 工藝穩定性的質量控制體系

全流程品控包含三大核心環節：

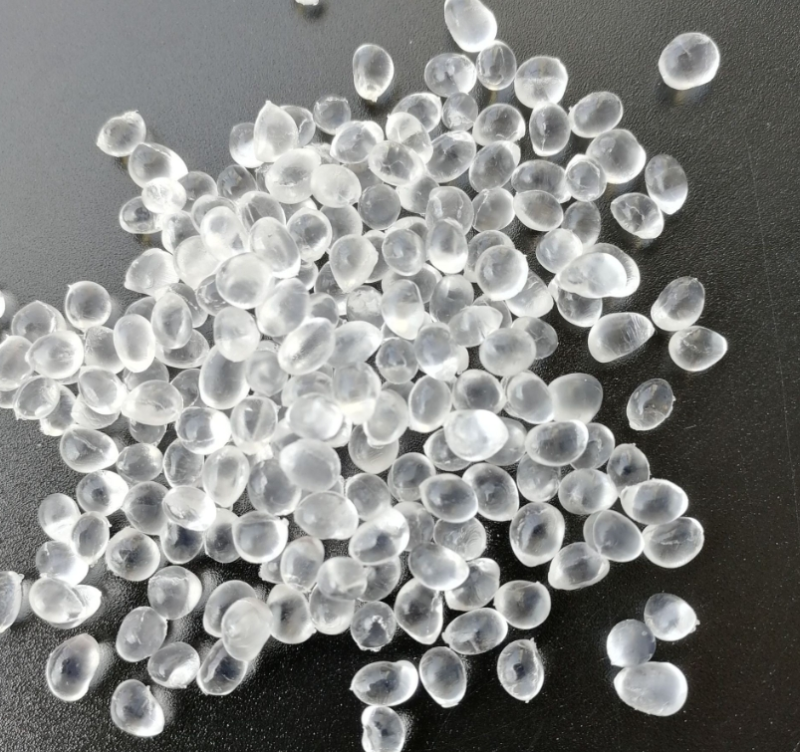

原料預處理：90-110℃干燥1-2小時（水分含量 ≤0.05%）；

模具設計：收縮率補償0.005-0.020 cm/cm（硬度78A-90A 時收縮率隨厚度增加而下降）；

缺陷防控：氣泡缺陷率可通過0.02-0.05 mm深度的排氣槽降低至0.3% 以下。

七、 設備兼容性與投資回報模型

推薦螺桿式注塑機（扭矩≥1200 N·m）以應對TPU 的高塑化能耗需求。設備改造案例顯示，橡膠注塑機轉型 TPU專用機型后，產能提升35%-40%，單位能耗下降 12%。投資回報率（ROI ）測算表明，年產100 萬件的中等規模生產線可在2年內實現盈利。

八、 研發周期縮短的技術路徑

采用模流分析軟件（如Moldflow）可將模具開發周期從6周縮短至 3周。快速開模技術（ Rapid Tooling）使試產周期壓縮 50% ，并通過3D打印驗證結構可行性。

九、 表面處理的技術經濟性

TPU制品可直接電鍍（附著力≥4B級）或覆膜，良品率比二次噴涂工藝高15% 。鏡面效果（Ra≤0.1 μm ）通過模具拋光（表面粗糙度0.5-0.6 μm ）實現，成本比傳統工藝降低 20%。

十、 技術趨勢的產業數據支撐

2024年行業報告顯示：

智能化：嵌入IoT傳感器的TPU 制品占比增長25% ，用于實時監測應力形變；

輕量化：微發泡TPU（密度降低15%-20% ）在汽車內飾的應用增長30% ；

復合工藝：TPU/PC共混材料（維卡軟化點提升至150℃）在電子散熱部件的滲透率提升 18% 。

通過上述技術解析可見，TPU注塑成型的優勢源于其材料特性與工藝參數的協同優化，而非單一技術突破。未來研究方向可聚焦于生物基TPU 的規?；瘧眉爸悄芑に嚳刂葡到y開發。

東莞市世邦塑膠制品有限公司是一家專注于為中高端品牌提供從產品設計,注塑模具加工,塑膠模具加工服務為一體整套解決方案的注塑模具廠，主要產品有模具、玩具、電器配件、醫療器械配件、家電類配件、電子產品、小家電、寵物用品。

數據引用與參考文獻

材料性能測試：ASTM D4060（耐磨性）、ASTM D746（低溫性能）；

環保標準：RoHS指令（2011/65/EU）、 REACH法規（ EC 1907/2006）；

工藝參數：《塑料注塑成型工藝手冊》（ISO 294標準參考）；

行業報告：思瀚產業研究院《2023年TPU技術發展白皮書》。
